Supraphon H13


Rok výroby/ Production: 1952/54 (110294 ks)

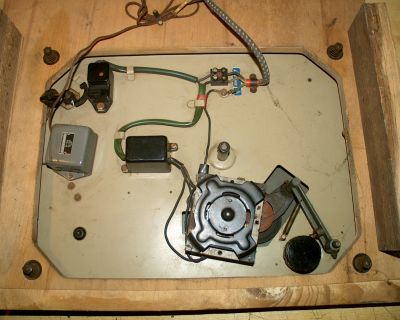

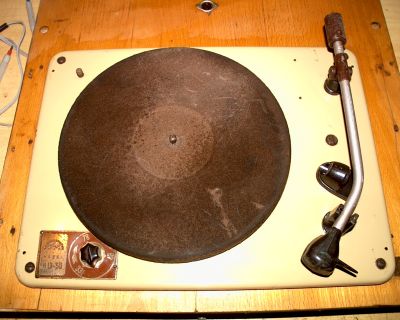

Popis: Gramofonové třírychlostní chassis s motorkem MT5 a přenoskou PS16. Přenoska je magnetická s převodovým transformátorem, trubkovým raménkem a dvěma výměnnými hlavičkami (mikro a standard) se safírovými hroty (PS16). Tlak na hrot mikro 11g, standard 15g, výstupní napětí 200mV při 1kHz. Gramofon umožňuje volbu otáček 33 1/3, 45, 78. Napětí 220-120V, 50Hz, příkon 10W váha 3,5kg. Prototyp neměl koncové vypínání a vypínal se páčkovým vypínačem na panelu, sériové provedení, označené jako H13-50 (provedení pro síťový kmitočet 50Hz, existuje vývozní verze H13-60, upravená pro kmitočet 60Hz), má mžikový vypínač, ovládaný přímo tlakem přenosky ve výběhové drážce. Talíř z lisovaného plechu je semišován. První gramofonové chassis vyráběné v období Gramozávodů Litovel.

Vývoj prvního vícerychlostního šasi v historii Litovle provázely značné potíže. Především se ukázalo, že motorky mají různé otáčky. To se nakonec vyřešilo tříděním motorků do 10 tříd a podle otáček montáží stupňovité kladičky o různém průměru. Další potíže přineslo i samotné řazení rychlostí a pogumované mezikolo. Přesto se konstrukci podařilo dotáhnout do úplné funkčnosti.


Description: 3 speed gramochassis (33, 45, 78 rpm) with 2 removable magnetic pick up. 1st Czechoslovakia player for standard and micro records.
