1007A Allegro

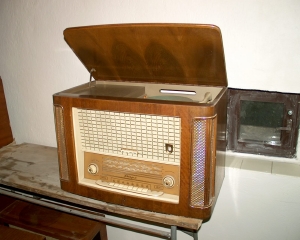

Tesla 1007A "Allegro"

Rok výroby/ Production: 1959/61 (Tesla Přelouč, n.p.)

Elektronky/ Tubes: ECC85, ECH81, EBF89, EBF89, EAA91, ECC83, EL84, EM80, EZ81


Návod k údržbě. Service manual

Popis: Šestiobvodový (KV1, KV2, SV1, SV2, DV) a desetiobvodový (VKV) superhet s napájením ze střídavé sítě, vybavený čtyřrychlostním (16, 33, 45 ,78 ot.) gramofonem H20 s piezoelektrickou přenoskou se dvěma hroty pro standardní a dlouhohrající desky. Tlačítkové přepínání vlnových rozsahů, zapínání přijímače, ovládání tónových rejstříků a zapínání feritové antény, elektronkový indikátor vyladění, oddělená regulace výšek a hloubek, natáčecí feritová anténa, reproduktorová sestava 3D. 3 reproduktory, 1 kruhový o prům. 200 mm a 2 kruhové o prům. 100 mm, skleněná stupnice, dřevěná skříň, mosazné lišty, mosazné terče na knoflících, mosazné mřížky postranních reproduktorů. Použité šasi je typu 627A "Variace".


Description: 6-circuit AM/10-circuit FM superheterodyne (SW1, SW2, MW1, MW2, LW, UKW 6-73MHz) with 4-speed (16, 33, 45, 78 rpm) player H20, powered from AC 120-220V/50Hz. Waveband switch keyboard, tone switches, bass/treble control, ferrite antena, tube tuning indicator, 3D speakers system, glass scale, wooden cabinet, metal lines and speaker covers. Based on 627A "Variace" chassis.
