Tesla 1106A "Maestro II"


Rok výroby/ Production: 1958/60 (Tesla Kolín, n.p.)

Elektronky/ Tubes: ECC85, ECH81, 2x 6F31, 6B32, 6BC32, EF80, PL82, EM80, EZ81

Cena/ Price (1961): 3100,- Kčs

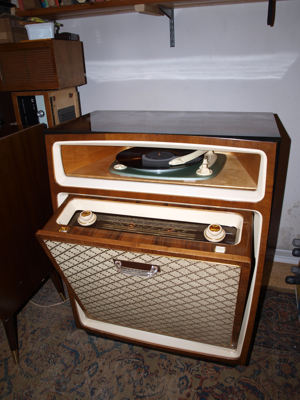

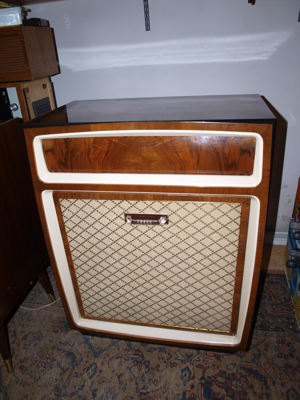

Popis: Osmiobvodový (KV1, KV2, SV1, SV2, DV), desetiobvodový (VKV OIRT) superhet s napájením ze střídavé sítě, ve společné skříni se čtyřrychlostním poloautomatickým gramofonem MD51 a motorickým zavíráním gramofonového prostoru. Gramofon má samočinné nasazování přenosky na desku ovládané tlačítkem a přepínačem průměru desky. 4 reproduktory, 2 kruhové o prům. 200 mm vyzařující dopředu a 2 oválné 160x120 mm na bocích skříně. Dřevěná skříň, skleněná stupnice, svislé umístění rozhlasové části na výklopné desce spolu s reproduktory, po vyklopení lze tlačítkem otevřít prostor pro gramofon asynchronním motorem, který pomocí klikového mechanismu ovládá dvířka s polohovými kontakty. Motor se točí jen jedním směrem, dvířka kývají nahoru a dolu a v příslušné poloze je zastaví koncové kontakty. Tlačítkem se pak spustí další cyklus. Rukojeť s nápisem Tesla je za provozu prosvětlena. Přijímač je typu 625A "Hymnus".


Description: AM/FM - 8/10 circuit superheterodyn for 120/220V-50Hz power operation. Radio console with gramo player MD51 (16, 33, 45, 78 rpm), 4 speakers and motor powered player doors. Wooden cabinet, glass scale, plexiglass handle for radio opening with 2 lights. Based on the 625A "Hymnus" receiver.
