3002B Minor Duo

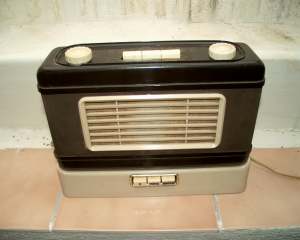

Tesla 3002B "Minor Duo"

Rok výroby/ Production: 1958

Elektronky/ Tubes: 1H33, 1F33, 1AF33, 1L33


Schema zapojení. Schematic diagram.

Popis: Přenosný pětiobvodový superhet (KV, SV) s napájením z vestavěných baterií, anodové 67,5V a žhavicího monočlánku 1,4V, nebo podstavcového síťového zdroje 220V, umožňujícího zároveň regeneraci vestavěných baterií. Reproduktor o prům. 95 mm, skříň s bakelitovými kryty a plechovými postranicemi, bakelitová maska reproduktoru, kožený popruh. Přídavný zdroj má skříň z bílého bakelitu, tři tlačítka, pertinaxové dno a tříkolíkový konektor k propojení s přijímačem.


Portable tube AM (SW, MW) superheterodyne powered from 67,5V anode battery and 1,5V heating cell or 220V stand power, available also for battery regeneration. Round speaker 95mm, bakelite covers, metal cabinet, skin handle.
