Tesla 306U "Talisman"

Rok výroby/ Production: 1951/52

Elektronky/ Tubes: UCH21, UCH21, UBL21, UY1N


Schema zapojení. Schematic diagram.

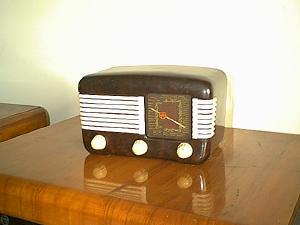

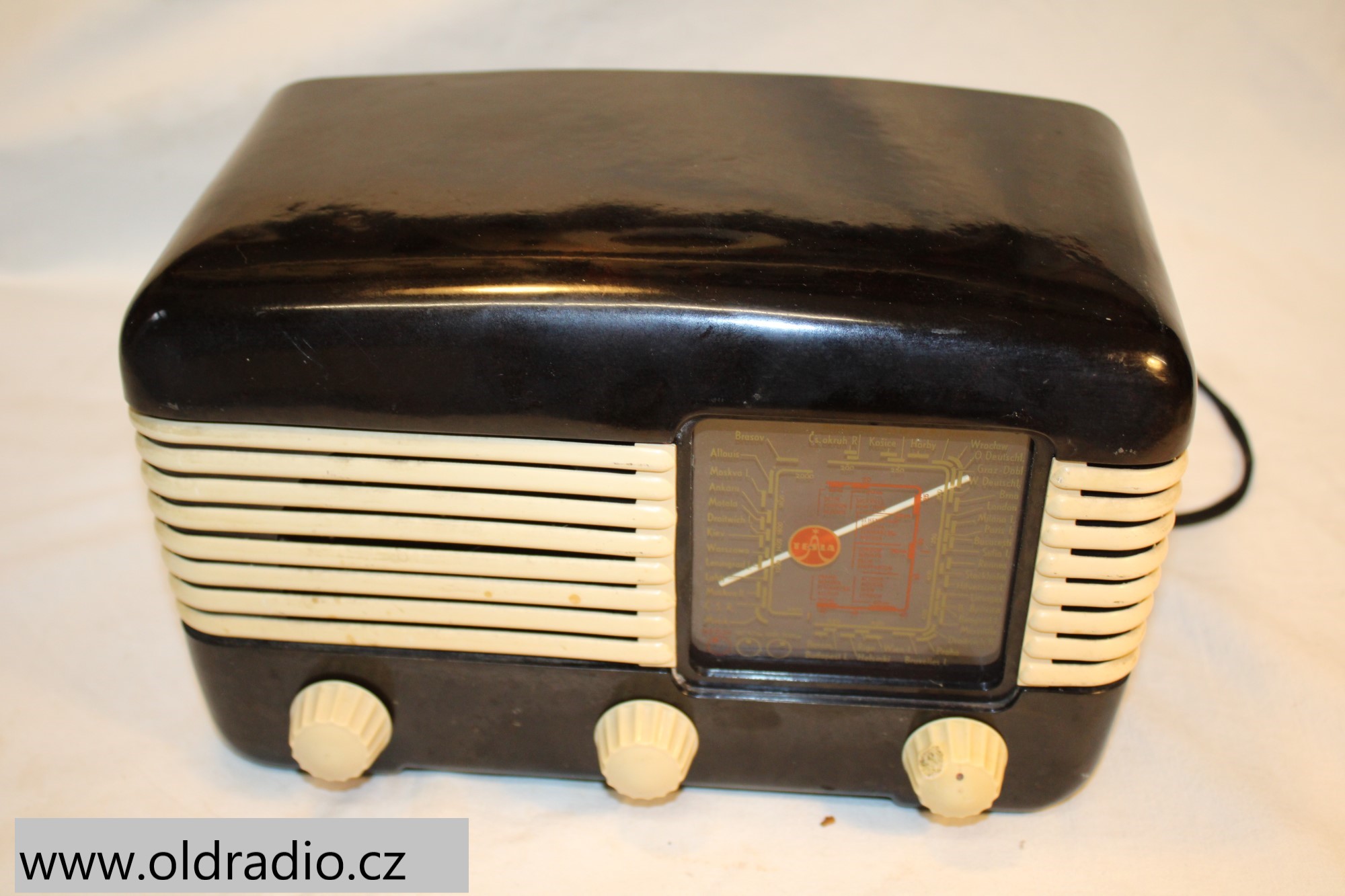

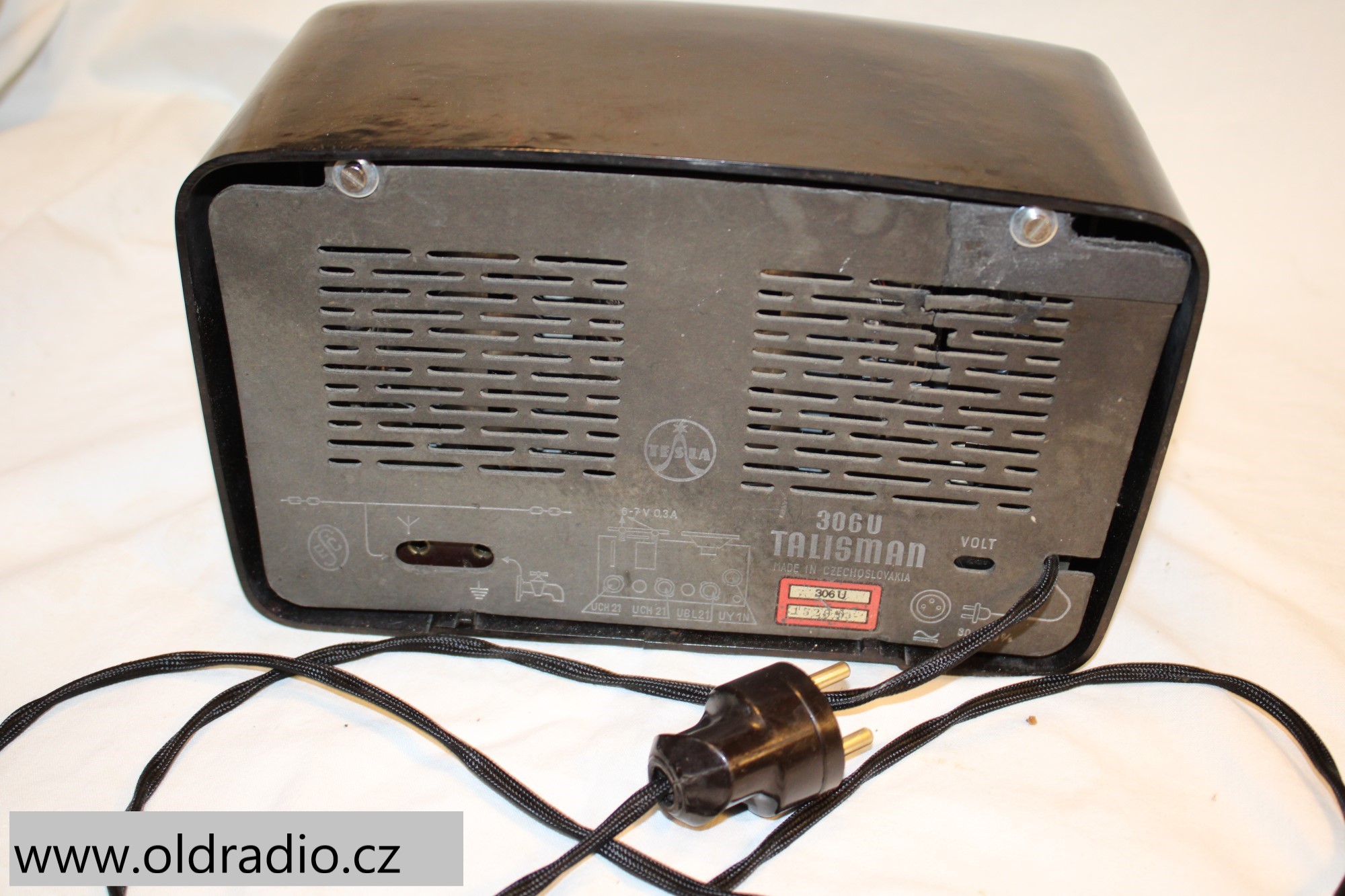

Popis: Šestiobvodový superhet (KV, SV, DV) s napájením ze střídavé i stejnosměrné sítě 120 a 220V/30-100Hz. Kulatý reproduktor o prům. 100 mm, skleněná stupnice, tmavě červená bakelitová skříň s bílými rámečky, bílé knoflíky, papírová zadní stěna.


Description: 6 circuit superhet (SW, MW, LW) with AC/DC 120 and 220 V/30-100Hz power net. Round speaker with 100 mm diameter, glass scale, dark red bakelite cabinet, white knobs, paper back cover. Many export versions with different waveband, power supply, scale, IF frequency (306U-2, 305U-3 etc.)
