308U Talisman

Tesla 308U "Talisman"

Rok výroby/ Production: 1953/58

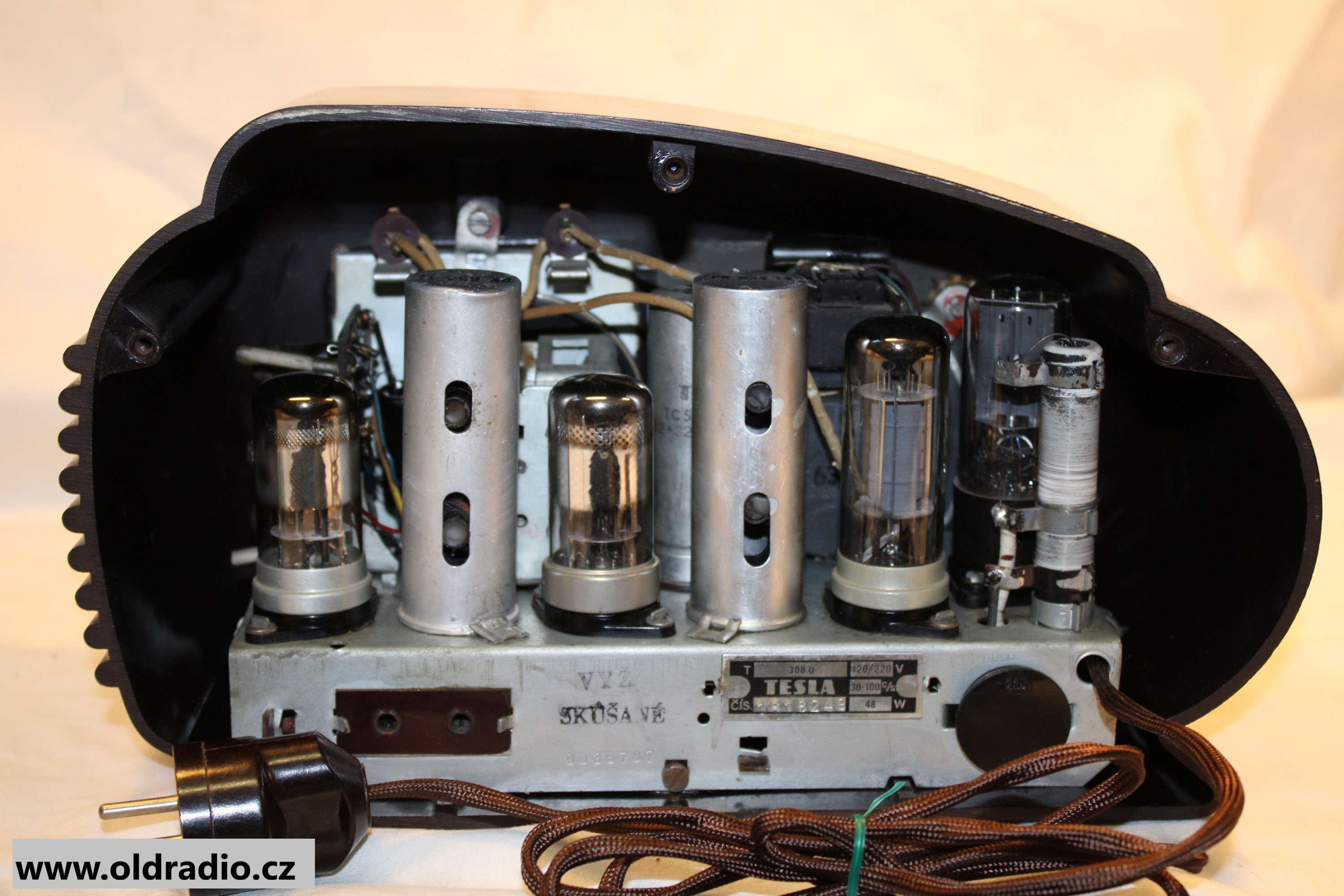

Elektronky/ Tubes: UCH21, UCH21, UBL21, UY1N


Schema zapojení. Schematic diagram.

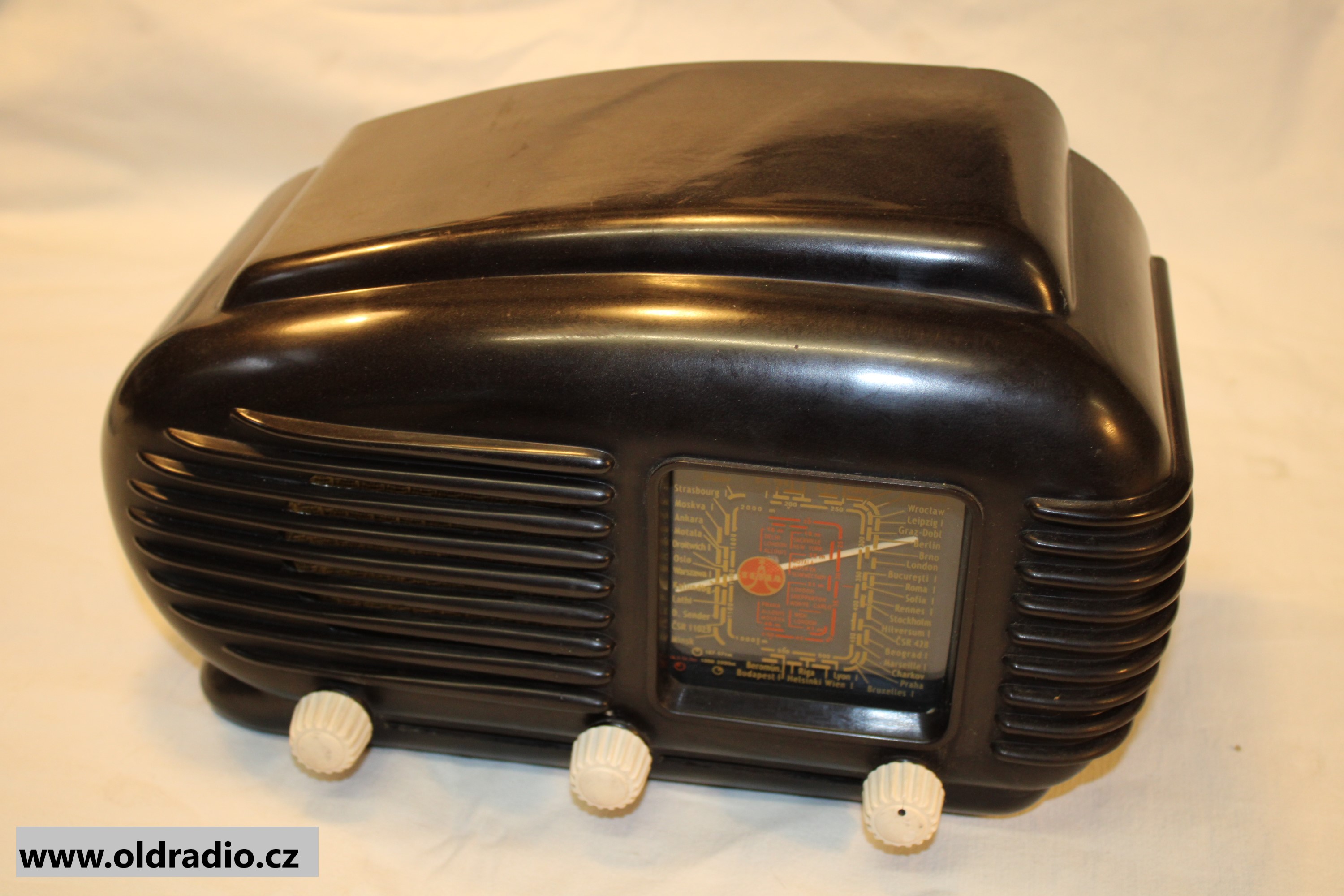

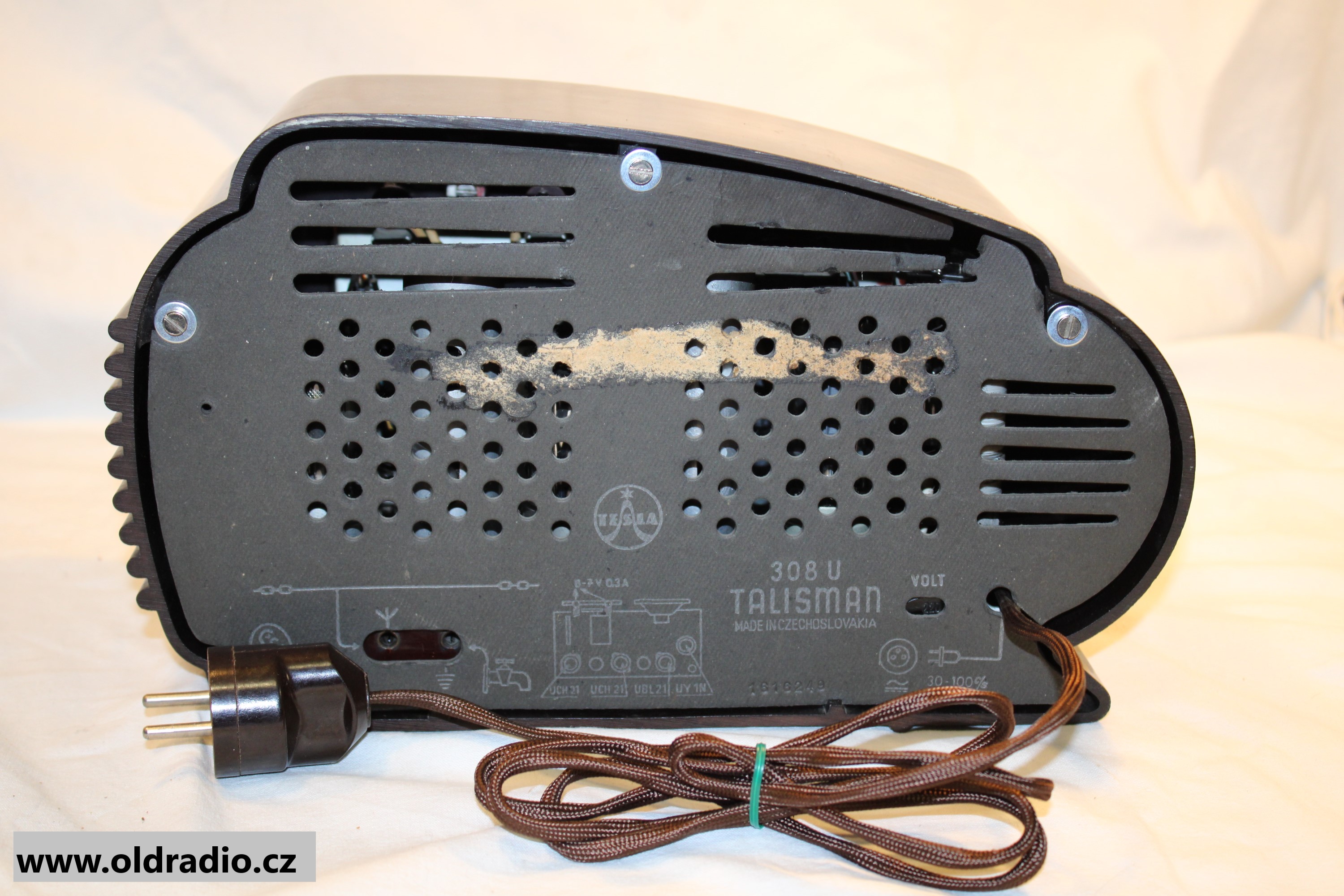

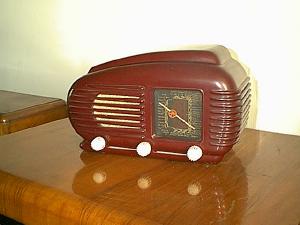

Popis: Šestiobvodový superhet (KV, SV, DV) s napájením ze střídavé i stejnosměrné sítě 120 a 220V/30-100Hz. Kulatý reproduktor o prům. 100 mm, skleněná stupnice, bakelitová skříň ve stylu Art Deco v barvě tmavě červené, černé nebo bílé, bílé knoflíky, papírová zadní stěna. Přijímač se vyráběl v nové továrně Tesla Orava, bylo vyrobeno přes 1 milion kusů.

Description: 6 circuit superhet (SW, MW, LW) with AC/DC 120 and 220 V/30-100Hz power net. Round speaker with 100 mm diameter, glass scale, Art Deco style bakelite cabinet in dark red, black or white color, white knobs, paper back cover. Many export versions with different waveband, power supply, scale, IF frequency (308U-5, 308U-7, 309U-2, 310U-2 etc.). Over 1,000.000 Talismans 308U were manufactured.
