Ametyst

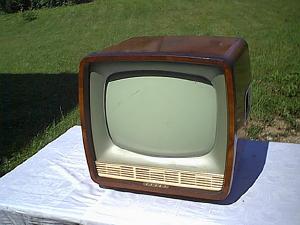

Tesla 4106U "Ametyst"

Rok výroby/ Production: 1960/62

Elektronky/ Tubes: PCC84, 3x PCF82, 4x EF80, PABC80, PL82, PCL82, ECH81, PL83, PL36, PY83, DY86, AW43-80, 7NN40


Servisní dokumentace. Service manual.

Popis: Dvanáctikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Napájení 220V/50Hz Obrazovka s úhlopříčkou 43 cm a vychylovacím úhlem 90 stupňů. Ovládání hlasitosti, tónové clony a volby kanálů na pravém boku, Pod spodní hranou masky regulátor kontrastu, řádkového a snímkového kmitočtu, jasu. Na zadní stěně regulátor zaostření, výška obrazu, linearita, vyjasňovač a vývod na kabelové dálkové ovládání jasu a hlasitosti. Dřevěná skříň, ochranné vyjímatelné sklo obrazovky, bílé plastové rámečky a kryt reproduktoru. Papírový zadní a spodní kryt. První série měla pod obrazovkou ještě elektrostatický výškový reproduktor.

Description: 12 channel VHF OIRT TV receiver for 220V/50Hz AC power. 43 cm picture tube with protective glass, wooden cabinet, white plastic lines, paper back and bottom covers. Volume and tone control and channel caroussel switch on right side, brightness, contrast and synchronisation controls under mask. On back side connector for cabel remote control (volume, brightness). Round speaker on left side, electrostatic high tone speaker under screen (only part of production).
