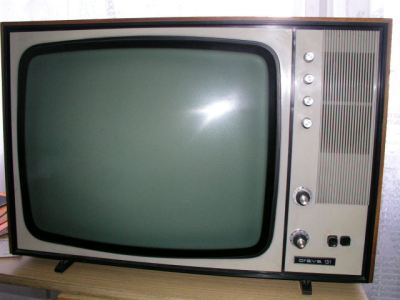

Tesla 4131U "Orava 131"

Rok výroby/ Production: 1970/71 (Tesla Orava, n.p.)

Elektronky/ Tubes: PCC88, PCF82, EF183, 2x EF80, PCL84, PCH200, PCL85, PCL86, PCF802, PL500, PY88, DY86, 502QQ44

Polovodiče/ Semiconductors: 18 diod, 9 tranzistorů


Popis: Televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz, u typu 4131U-a i 5,5MHz). Plynulé ladění ve všech televizních pásmech pomocí dvou tunerů vyráběných v licenci formy HOPT, ovládání hlasitosti, tónové clony, jasu a kontrastu otočnými potenciometry. Obrazovka o úhlopříčce 50 cm. Výstup pro nahrávání zvuku na magnetofon. Dřevěná skříň, plastová maska.


Description: VHF/UHF TV receiver powered from AC net 220V/50Hz. Antiimplosive 50 cm picture tube, tape recorder sound output, printed circuit board. Wooden cabinet, plastic mask and back cover.
