Athos

Tesla 4203A "Athos"

Rok výroby/ Production: 1957/58, 4203A-5 Athos II 1958/59

Elektronky/ Tubes: 4x 6CC42, 6x 6F36, 6L43, 6F31, 2x 6B32, 6CC41, 2x UBL21, PL81, 2x PY83, 1Y32T, 430QP44, 2x 1NN40.


Servisní dokumentace. Service manual 4203A. Schema zapojení. Schematic diagram 4203A.

Popis: Dvanáctikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Osazeny pouze 2 kanály. Napájení 220V/50Hz. Obrazovka s úhlopříčkou 43 cm, na přední stěně vlevo knoflíky pro ovládání hlasitosti, výšek a basů, vpravo přepínač kanálů, dolaďování a regulátor jasu. Pod odklápěcím víčkem regulátor kontrastu, řádkového a snímkového kmitočtu. Indikační žárovka provozu nad víčkem.

Přístroj je upravenou verzí předchozího modelu 4202A Akvarel, od něhož se liší velikostí obrazovky, vzhledem skříně a selenovým usměrňovačem místo elektronek. Provedení Athos II se liší změnami v rozkladových obvodech (úspora jedné PY83, dvě elektronky 6F36 nahrazeny 1x 6CC42, úspora MF zvukového stupně s 6F31, osazeno více kanálů)
Servisní dokumentace. Service manual 4203A-5.

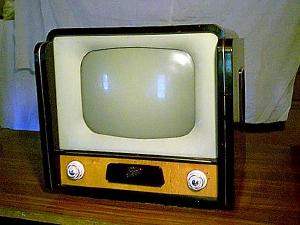

Description: TV receiver with 43 cm picture tube, 12 channel superheterodyn (used only 2 channels) for 220V/50Hz AC power. Wooden cabinet, bakelite knobs, back and botton covers from paper. Left triple knob for volume, bass, treble, right triple knob for channel selector, tuning, brightness. In the centre under small bakelite doors power switch, contrast and vertical/horizontal synchronisation regulation.

This receiver is based from 4202A Akvarel with the following changes: 43cm screen, new cabinet, selen rectifier. Model Athos II have more changes in horizontal and vertical circuits (only 1x PY83 in HV, 2 tubes 6F36 are compensated by 1x 6CC42, 1 ZF step is missing, installed more channels in carroussel switch.
