Tesla 424A "Gavota"

424A Gavota 424A Gavota


Rok výroby/ Production: 1960/62

Elektronky/ Tubes: ECH81, EBF89, ECL82, EM80, B250C75 (selenový usměrňovač), část série má EZ80 místo selenu


Schema zapojení. Schematic diagram.

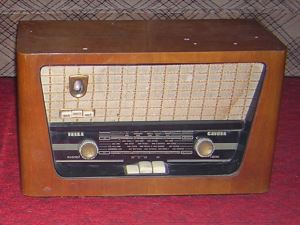

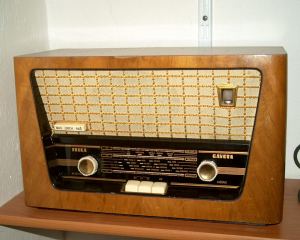

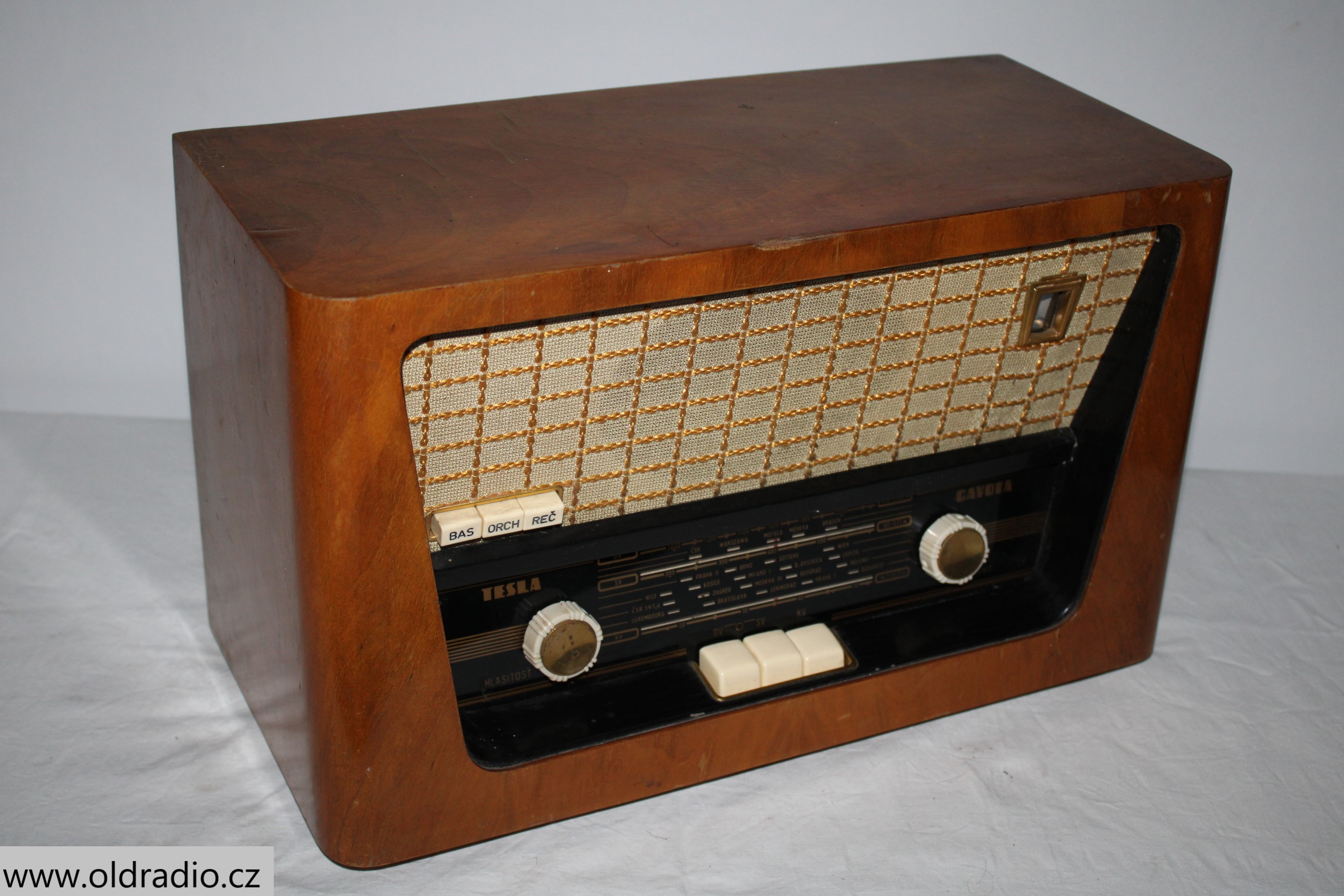

Popis: Šestiobvodový superhet (KV, SV, DV) s napájením ze střídavé sítě. Tlačítkové přepínání vlnových rozsahů a tónové clony, elektronkový indikátor vyladění. Oválný reproduktor, skleněná stupnice, dřevěná skříň, mosazné terče na knoflících. Přijímač se montoval rovněž do gramorádia 1008A "Liberta". Existují dvě provedení podle použitého reproduktoru, s tím souvisí i pozice indikátoru vyladění.


Description: 6 circuit AM (SW, MW, LW) superheterodyne powered from AC net 120-220V/50Hz. Band switch and tone control keyboard, oval speaker, tube tuning indicator, glass scale, wooden cabinet. Chassis was used also in radiogram 1008A "Liberta".
