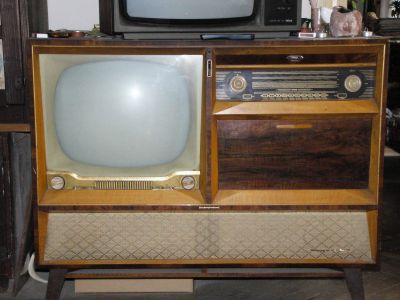

Tesla 4307A "Semiramis"

Rok výroby/ Production: 1959/60 (Tesla Pardubice, n.p.)

Elektronky - televizor/ Tubes - TV: PCC84, 2x PCF82, 3x EF80, 2x PABC80, 2x ECC82, 2x PL82, PL36, PY83, DY86, AW53-80

Elektronky - přijímač/ Tubes - receiver: ECC85, ECH81, 2x 6F31, 2x 6B32, 2x 6CC41, 2x PL82, EM80

Elektronky - magnetofon/ Tubes - tape recorder: EF86, ECC83, ECL82, EM81, EZ80


Popis: Hudební skříň - kombinace radiopřijímače, televizoru a magnetofonu s reproduktorovou soustavou v jedné skříni o váze 125 kg.

Televizor: Tesla 4208U "Narcis" Dvanáctikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Napájení 110, 120, 145, 200, 220 a 240V/50Hz. Obrazovka s úhlopříčkou 53 cm, na přední stěně vlevo dvojknoflík pro ovládání hlasitosti, a tónové clony, vpravo přepínač kanálů a dolaďování. Čtyři menší knoflíky ovládají jas, kontrast a obě synchronizace. Přípojka na kabelové dálkové ovládání 4PN05014.

Přijímač: Tesla 805A "Filharmonie", osmiobvodový AM (KV1, KV2, SV1, SV2, DV) a desetiobvodový FM (VKV OIRT) superhet. Tlačítkové přepínání rozsahů, šířky pásma a gramoreprodukce, plynulá regulace výšek a basů, elektronkový indikátor vyladění, 2 selenové usměrňovače B250C100, natáčecí feritová anténa, dvojčinný výkonový zesilovač 6W.

Magnetofon: Tesla ANP210 "Sonet Duo", dvoustopý, rychlost 4,75 a 9,5 cm/s, rychlé převíjení oběma směry, cívky o průměru 13 cm, magické oko jako indikátor modulace při nahrávání, třímístné počitadlo. Kmitočtový rozsah při 9,5 cm 50-10000 Hz. V příslušenství piezoelektrický mikrofon se stojánkem. Magnetofon lze z hudební skříně vyjmout a používat samostatně.

Reproduktory: 6, jeden kruhový 270 mm, 4 oválné 200x150 mm a jeden výškový tlakový reproduktor s exponenciálním zvukovodem.

Změna v provedení: První část série byla osazena jednorychlostním magnetofonem ANP201 "Sonet".

Semiramis (syrsky „holubice“) byla legendární asyrská královna, známá též jako Semiramida, Šammuramat, či aramejsky Šamiram. Semiramis byla historickou osobou, manželkou krále Šamši-Adada V., která vládla v letech 811–808 př. n. l. po smrti svého manžela jako regentka za jejich nezletilého syna Adadnirária III. a později i jako jeho spoluvládkyně. Podle legendy nechala zbudovat slavné visuté zahrady v Babylóně, jiná verze hovoří o tom, že je dal zbudovat její manžel, aby se jí tolik nestýskalo po jejím rodném horském prostředí. Zahrady však pravděpodobně jsou z mnohem pozdější doby. Jako Semiramis bývají někdy označovány i další asyrské či babylónské královny, například manželka krále Nabukadnezara II. Nitókris.


Description: TV console with AM/FM receiver and tape recorder powered from AC net 120-220V/50Hz. Weight 125 kg.

TV receiver Tesla 4208U "Narcis" with 53 cm picture tube, 12 channel superheterodyn for 220V/50Hz AC power. Wooden cabinet, bakelite knobs, back and bottom covers from paper. Left double knob for volume, and tone control, right double knob for channel selector and tuning. Small 4 knobs for brightness, contrast and synchronisations control. Connector for cable remote control 4PN05014 (brightness, volume).

Receiver: 8 circuit AM (SW1, SW2, MW1, MW2, LW), 9 circuit FM superheterodyne. Rotate ferrite antena, tube tuning indicator, 2 selenium rectifiers B250C100, wave keyboard switch, bass/treble control, push-pull power amplifier 6W. Based on the 805A "Filharmonie" chassis.

Tape recorder: Tesla ANP210 "Sonet Duo", portable, 2- tracks, 2 speed 4,75 - 9,5 cm/s, forward/review function, pause, tube record indicator, tape counter. Frequency range 50-10000Hz (9,5 cm/s). Recorder could be used separately from console.

6 speakers, 1 round 270 mm, 4 eliptic 200 x 150 mm, 1 exponencial.
