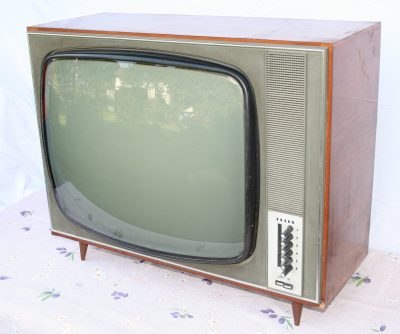

<H3>Tesla 4324A "Irena"</H3>
<P>
<font color="#993300">Rok výroby/ Production:</font> 1971
<P>
<font color="#993300">Elektronky/ Tubes:</font> 6K13П, 6Ж38П, 6Ж5П, 6Ф4П, 6П14П, 6Ф1П, 2x CГ206A, TX4Б-1, 6П43ПE, 6X2П, 6N1П, 6П36C, 6Д20П, 1Ц21П, 59ЛK2Б
<p>
<font color="#993300">Polovodiče/ Semiconductors:</font> AF239, 2x AF139, 2x ГT-313A, MП40, KT315Г, 3x Д2Д, 2x Д2E, Д813, Д226Д, Д20, 8x KД1055
<p><br clear=all>
<a href="http://www.radiojournal.cz/schemata/4324a.pdf"><IMG SRC="navudrzba.jpg" ALT="Servisní dokumentace. Service manual." BORDER=0 VSPACE=5 HSPACE=5 HEIGHT=150 WIDTH=106 ALIGN=LEFT></a>
<p>
<font color="#993300">Popis:</font> Pětipásmový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Plynulé ladění v rozsahu všech televizních pásem, šest mechanických předvoleb ovládaných tlačítky (KTJ92-T), ovládání hlasitosti, výšek, hloubek, jasu a kontrastu otočnými potenciometry shora na zadní stěně přístroje. Obrazovka o úhlopříčce 59 cm. Výstup pro nahrávání zvuku na magnetofon, sluchátka, reproduktor, konektor pro připojení přijímače druhého zvukového doprovodu a dálkového ovládání jasu a hlasitosti. Dva odpojitelné oválné reproduktory 160 x 100 mm. Napájení ze střídavé sítě o napětích 110, 127, 220 a 237V/170W přes síťový transformátor s paralelním žhavením elektronek a dvěma Graetzovými usměrňovači pro získání anodového napětí. <p>
Dřevěná skříň, plechová zadní stěna.
<P>
Přijímač je v podstatě upravený sovětský Rubín 106/107, vybavený plynule laditelným jugoslávským tunerem KTJ92-T. Z toho vyplývá odlišnost konstrukce od běžných tuzemských televizorů, zejména napájení přes síťový transformátor, elektronky s paralelním žhavením 6,3V, atypické zapojení snímkového oscilátoru s tyratronem a stabilizací napájení doutnavkami.
<P>
<HR WIDTH=100% SIZE=2 COLOR=blue>
<font color="#993300">Description:</font> VHF/UHF TV receiver powered from AC net 110, 127, 220, 237V/50Hz. Antiimplosive 59 cm picture tube, 6 program tune buttons, tape recorder sound output, printed circuit board. Wooden cabinet, plastic mask, metal back cover.
