Tesla 509A

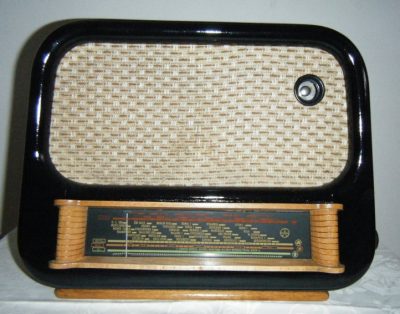

509A, foto Jaroslav Čmugr

Rok výroby/ Production: 1952/53

Elektronky/ Tubes: ECH21, ECH21, EBL21, EM11, AZ11


Schema zapojení. Schematic diagram.

Popis: Šestiobvodový superhet (KV1, KV2, SV, DV) s napájením ze střídavé sítě 110, 125, 150, 220, 240V/50Hz. Kulatý reproduktor o prům. 160 mm, skleněná stupnice, dřevěná skříň. Vývody pro gramofonovou přenosku a přídavný reproduktor.

Description: 6 circuit AM (SW1, SW2, MW, LW) superheterodyne powered from AC net 110, 125, 150, 220, 240V/50Hz. Round speaker 160 mm, glass scale, wooden cabinet. Connectors for pick-up and external speaker.
