527A Melódia

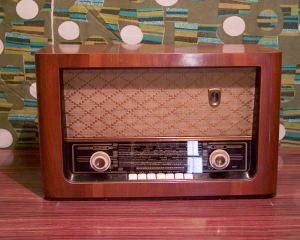

Tesla 527A "Melódia"

Rok výroby/ Production: 1959/60

Elektronky/ Tubes: ECC85, ECH81, 6F31, 6B32, 6BC32, PL82, EM80, B250C100


Schema zapojení. Schematic diagram.

Popis: Šestiobvodový (KV1, KV2, SV1, SV2, DV) a osmiobvodový (VKV) superhet s napájením ze střídavé sítě. Tlačítkové přepínání vlnových rozsahů a zapínání přijímače, feritová anténa, elektronkový indikátor vyladění. Oválný reproduktor 200 x 150 mm a výškový elektrostatický reproduktor, skleněná stupnice, dřevěná skříň, mosazná lišta, bílý plastový nápis "Melódia", mosazné terče na knoflících. Přístroj se vyráběl rovněž jako stolní gramorádio 1005A "Poem" a stojanové gramorádio Supraphon LE640.

Description: 6 circuit AM (SW1, SW2, MW1, MW2, LW), 8 circuit FM superheterodyne powered from AC net 120-220V/50Hz. Keyboard function switch, Ferrite antena, tube tuning indicator. Oval speaker 200 x 150 mm and electrostatic high tone speaker. Wooden cabinet, glass scale, metal line, white plastic sign "Melodia". Chassis was used also in radiogram 1005A "Poem" and console Supraphon LE640.
