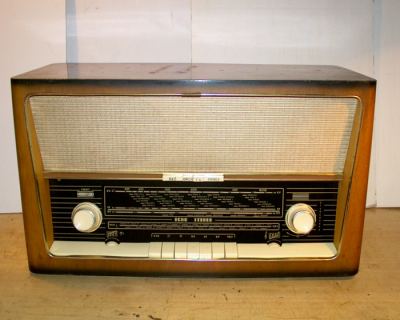

Tesla 535A "Echo Stereo"


Rok výroby/ Production: 1962/63 (Tesla Bratislava, n.p.)

Elektronky/ Tubes: ECC85, ECH81, EBF89, 6B32, ECC83, 2xECL82, EM84

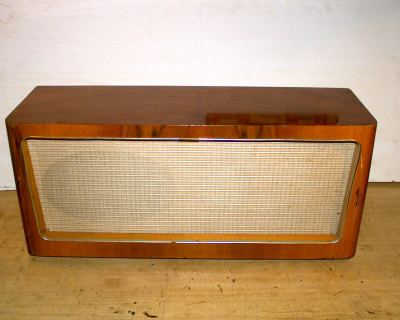

Popis: Šestiobvodový AM (KV, SV, DV), osmiobvodový FM (VKV OIRT) superhet s dvoukanálovým výkonovým zesilovačem a napájením ze střídavé sítě. Natáčecí feritová anténa, 2 selenové usměrňovače B250C75, plošné spoje, tlačítkové ovládání přepínání vlnových rozsahů, gramoreprodukce, vypínání, tónových rejstříků a feritové antény. Samostatná reprobedna pro druhý kanál, odpojitelná reprosoustava ve vlastním přijímači - lze zvolit, zda přijímač bude pravý, nebo levý kanál. Každá reprosoustava obsahuje oválný reproduktor 255 x 160 mm a kulatý výškový o průměru 100 mm.


Description: 6 circuit AM (SW, MW, LW), 8 circuit FM OIRT superheterodyne with stereo amplifier, powered from AC net 120-220V/50Hz. Rotation ferrite antena, tube tuning indicator, 2 selenium rectifiers B250C75, bass/treble/balance control, function keyboard switch. Separated speaker box for second sound channel. Oval speaker 255x 160 mm and high tone round speaker 100 mm.
