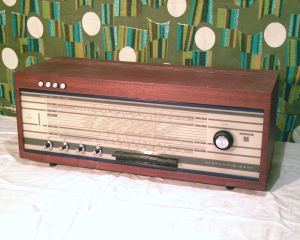

Tesla 538A "Stereodirigent"

Rok výroby/ Production: 1969/70 (Tesla Bratislava, n.p.)

Elektronky/ Tubes: ECC85, ECH81, ECF803, ECC83, 2x ECL86, 2x EM84,

Polovodiče/ Semiconductors: 2x OC170, 4x GA203, 2-GA206, KA501, M250C120

Cena/ Price (1970): 3350,- Kčs


Popis: Šestiobvodový AM (KV, SV, DV) a osmiobvodový FM (VKV OIRT) superhet s dvoukanálovým výkonovým zesilovačem a napájením ze střídavé sítě 120-220V/50Hz. Vestavený dekodér pro příjem sterofonního vysílání dle normy FCC Multiplex. Tlačítkové přepínání vlnových rozsahů, nf vstupů a vypínání přijímače, elektronkový indikátor vyladění a stereo pilotního signálu, ovládání hlasitosti, výšek, hloubek a vyvážení kanálů, feritová anténa, oddělené reproduktorové skříňky 1PF 068 19 (nejsou vyobrazeny), plexisklová stupnice, dřevěná skříň. Chassis přijímače bylo použito ve stojanovém gramorádiu 1123A "Prelúdium Stereo".


Description: 6 circuit AM (SW, MW, LW) - 8 circuit FM OIRT (66-73 MHz) stereo superheterodyne for AC 120-220V/50Hz power supply. Stereo decoder FCC-Multiplex for stereo broadcasting. Keyboard for band and power switch, tube tuning indicator, volume/ bass/ treble/ balance control, ferrite antena. Wooden cabinet, plexiglass scale. Speakers in separated boxes 1PF 068 19 (not shown). Chassis was used also in gramocombination 1123A "Prelúdium Stereo".
