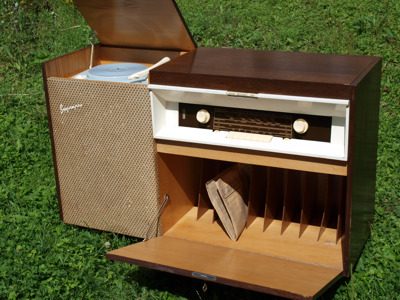

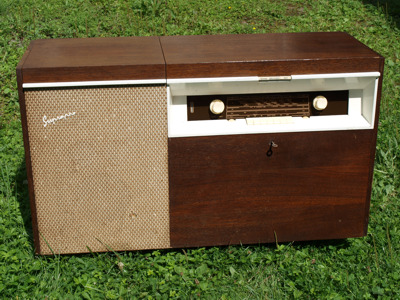

Supraphon LE680A-5


Rok výroby/ Production: 1965/66 (Tesla Vráble, n.p.)

Elektronky/ Tubes: ECC85, ECH81, EBF89, EAA91, ECL86, EM84


Popis: Skříňové gramorádio s využitím přijímače 536A "Teslaton". Šestiobvodový AM (KV, SV, DV) - osmiobvodový FM (VKV OIRT) superhet s napájením ze střídavé sítě. Tlačítkové přepínání vlnových rozsahů, vypínání přijímače, přepínání tónových rejstříků a feritové antény, oddělená regulace výšek a hloubek, natáčecí feritová anténa, selenový usměrňovač PM28RA, plošné spoje, 3 reproduktory, jeden kruhový o prům. 200 mm a 2 kruhové o prům. 100 mm, skleněná stupnice, plastový nápis Supraphon. Čtyřrychlostní gramofon H21.5 (16, 33, 45, 78 ot.), krystalová vložka VK051 se dvěma hroty pro standardní a mikro drážku, samočinné vypínání po dohrání desky.


Description: Radio console with 6 circuits AM - 8 circuits FM receiver, rotation ferrite antenna, sound selector, bass/treble regulation, selenium rectifier PM28RA, wooden cabinet, glass scale, printed circuit board, 3 round speakers, 1x 200 mm and 2x 100 mm diameter, plastic sign Supraphon. Gramoplayer H21.5 (16, 33, 45, 78 rpm). Based on the 536A "Teslaton" receiver.
