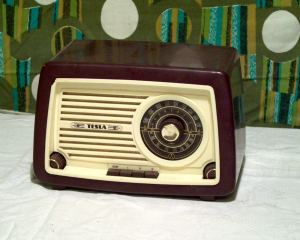

Tesla 315A "Sonatina"

315A Sonatina 315A Sonatina

Rok výroby/ Production: 1959/61

Elektronky/ Tubes: ECH81, EBF89, PCL82, PY82


Schema zapojení. Schematic diagram.

Popis: Šestiobvodový (KV, SV, DV) superhet s napájením ze střídavé sítě. Polouniversální napájení se žhavicím transformátorem, plošné spoje. Kruhový reproduktor 130 mm, stupnice z plexiskla, bakelitová skříň, bílá plastová maska.

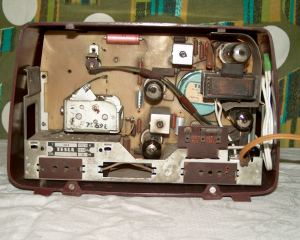

Description: 6 circuit AM (SW, MW, LW) superheterodyne, powered from AC net 120-220V/50Hz. Heating transformer, direct 220V rectifier, printed circuit board, round speaker 130 mm, bakelite cabinet, plastic mask, plexiglass scale.
