536A Teslaton

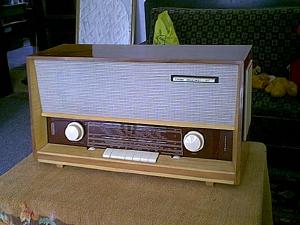

Tesla 536A "Teslaton"

Rok výroby/ Production: 1965/67

Elektronky/ Tubes: ECC85, ECH81, EBF89, EAA91, ECL86, EM84, PM28RA


Schema zapojení. Schematic diagram.

Popis: Šestiobvodový (KV, SV, DV) - osmiobvodový (VKV) superhet s napájením ze střídavé sítě. Tlačítkové přepínání vlnových rozsahů, vypínání přijímače, přepínání tónových rejstříků a feritové antény, oddělená regulace výšek a hloubek, natáčecí feritová anténa, plošné spoje. 3 reproduktory, oválný 255 x 160 mm a 2 kruhové o prům. 100 mm, skleněná stupnice, dřevěná skříň. Šasi přijímače je použito rovněž ve stolním gramorádiu 1014A "Fuga" a skříňových gramorádiích Supraphon LE680A-5, 1122A "Humoreska" a 1122A-2 "Humoreska 2".

Description: 6 circuit AM (SW, MW, LW), 8 circuit FM superheterodyne powered from AC net 120-220V/50Hz. Rotate ferrite antena, keyboard function switch, bass/treble control, printed circuit board. Oval speaker 255 x 160 mm and 2 round 100 mm high tone speakers for 3D sound. Wooden cabinet, glass scale. Chassis was used also in radiogram 1014A "Fuga" and consoles Supraphon LE680A-5, 1122A "Humoreska", 1122A-2 "Humoreska 2".
