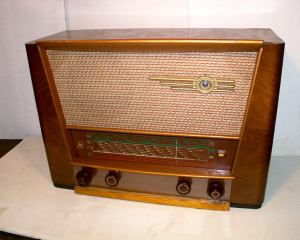

Tesla 618A "Kriváň"

618A Krivan 618A Krivan
Rok výroby/ Production: 1953/54

Elektronky/ Tubes: ECH21, 6F31, 6BC32, 6L31, EM11, AZ11


Schema zapojení. Schematic diagram.

Popis: Šestiobvodový (KV, SV, DV) superhet s napájením ze střídavé sítě 110, 125, 150, 220 a 245V/50Hz. Přepínač tónové clony a šířky pásma, elektronkový indikátor vyladění, přípojka na gramofon a druhý reproduktor. Kulatý reproduktor o prům. 200 mm, skleněná stupnice, dřevěná skříň, plexisklový obdélníkový kryt pod knoflíky, ozdobná mřížka magického oka z bakelitu.

Description: 6 circuit AM superhet (SW, MW, LW) with AC power 110, 125, 150, 220 or 245V/50Hz. Tone control and band width switch, tuning indicator, pick up and second speaker connectors. Round speaker with 200 mm diameter, glass scale, wooden cabinet, cover from plexiglass under knobs, tuning indicator mask from bakelit.
