625A Hymnus

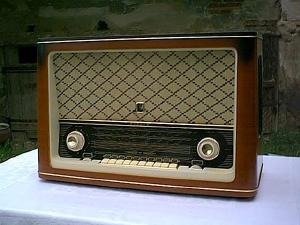

Tesla 625A "Hymnus"

Rok výroby/ Production: 1958/59

Elektronky/ Tubes: ECC85, ECH81, 6F31, 6F31, 6B32, 6BC32, EF80, PL82, EM80, EZ81


Schema zapojení. Schematic diagram.

Popis: Osmiobvodový (KV1, KV2, SV1, SV2, DV) a desetiobvodový (VKV) superhet s napájením ze střídavé sítě 120-220V/50Hz. Tlačítkové přepínání vlnových rozsahů a zapínání přijímače, elektronkový indikátor vyladění, oddělená regulace výšek a hloubek, natáčecí feritová anténa, reproduktorová sestava 3D. 4 reproduktory, 2 kruhové o prům. 200 mm a 2 kruhové o prům. 100 mm (u výrobků s označením 625A-1 nahrazeny 2 elektrostatickými reproduktory), skleněná stupnice, dřevěná skříň, mosazné lišty, mosazné terče na knoflících, bakelitové mřížky postranních reproduktorů. Přístroj se vyráběl rovněž jako stolní gramorádio 1002A "Maestro I", skříňové gramorádio 1106A "Maestro II", šasi přistroje bylo použito v hudebních skříních LE59, 4312A Hollar, 4313A Brandl, a 4314A Brožík. Verze pro vývoz měla VKV normu CCIR 88-100 MHz.

Description: 8 circuit AM (SW1, SW2, MW1, MW2, LW) - 10 circuit FM OIRT (66-73 MHz) superheterodyn for AC power 120-220V/50Hz. Keyboard for band and power switch, tube tuning indicator, bass/treble control, ferrite antena rotation control knob. 4 speakers for 3D sound, glass scale, metall lines, wooden cabinet, plastic knobs and speaker covers. Chassis of Tesla 625A was used also in following gramocombinations: 1002A "Maestro I", 1106A "Maestro II", LE59, and TV consoles 4312A Hollar, 4313A Brandl, 4314A Brozik. Export version with FM CCIR 88-100 MHz.
